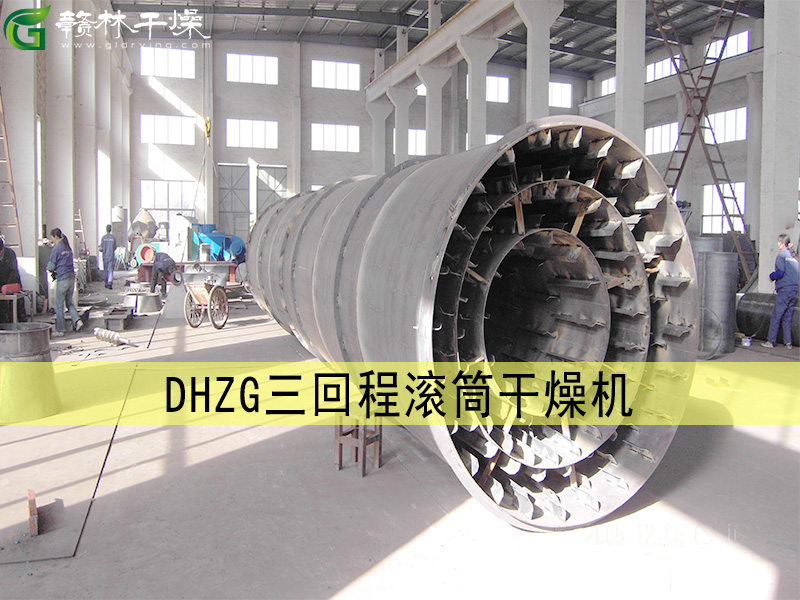

DHZG 三回程滚筒干燥系列


产品名称:DHZG 三回程滚筒干燥系列

产品关键词:回转滚筒,三层,热风干燥,木屑,树叶。

产品简介:三回程滚筒干燥机是引进当今国外先进技术,由三个不同直径的同心圆筒按照一定的数学关系和结构形式,彼此相嵌组合而成的。多回程滚筒干燥机适用于烘干块状、粒状、粉状等多种物料,符合国家创建环境友好型、资源节约型社 会的政策、是新型环保节能型产品。

联系方式:13961436197

产品介绍工艺演示案例客户设备视频

概述


三回程滚筒干燥机是针对烘干过程中流动性好、初水分及比重适中的物料设计的。可广泛应用于新兴的生物质燃料、食品、化工、矿产等行业合适物料的干燥处理。


工作原理

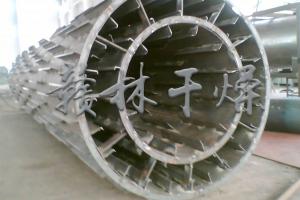

物料与热空气顺流式运动,湿物料与高温热空气一起进入中心筒,在热空气和设备回转运动的带动下,流动到通道另一端,并折回,往复式通过内外筒体间环形通道,至干燥圆筒的出料口。筒内装有不同角度和间距的扬料板和导料板,这种结构能够保证被烘干物料在重力作用下沿着螺旋的运动方向运动,在筒内保持足够的停留时间和充分的分散度,促使物料在筒内与来自热源部分的热气流进行充分的热交换,消除了常规烘干设备截面常出现风洞而引起的热交换面积小、单位容积蒸发强度低的缺陷。特殊设计的三筒结构 , 使内筒和中筒被外筒包围而形成了一个自身保温系统,内、中筒体表面散发的热量参与到外一层筒内物料的热交换 , 而外筒又处在热气流的低温端 , 所以筒体的散热面积和热能损失明显降低。多回程滚筒干燥机能充分利用余热,减少散热损失,增加热交换面积 , 使干燥机的单位容积蒸发强度大大提高 , 从而有效地提高了热能利用率,降低了能耗,使设备的热效率得到较大幅度的提高。


特点


— 占地面积小:相比较单滚筒干燥机,由于多回程滚筒干燥机的特殊结构,筒体的长度是单筒烘干机的三分之一,基础面积比单筒烘干机节约 50% 左右,基础投资相应降低。

— 该干燥机采用托轮与滚轮的摩擦传动,传动功率低,降低了设备工作时的噪音。

— 密封系统采用了微接触技术,密封效果更佳,减少了粉尘污染。

— 筒体自我保温热效率较单滚筒干燥机提高 60%。

— 热源可适应间接、直接式煤、油、气,或蒸汽加热。

— 干燥流程长,物料干燥充分,烘干效果好,尾气温度低、热利用率较高。

— 滚筒转速、加料量、风量均可根据工艺条件和要求调节,设备运行稳定,可操作性、可控性高。

— 操作人员少,易实现自动化控制。

— 在该干燥机原理基础上,可根据物料性质设计制造各种不同回程数的滚筒干燥机。


应用范围


我公司在长期的实际应用中,结合多年工程实例和行业经验,根据物料特性,以三回程滚筒干燥机为基础,开发了多种专用型干燥机,使之更加符合不同性质物料产品的干燥。如:木屑干燥机、木薯渣干燥机、木片干燥机、刨花干燥机、中草药干燥机、药渣干燥机、纤维干燥机、稻壳干燥机、秸秆干燥机、啤酒糟干燥机、万寿菊干燥机、苜蓿草干燥机、油棕纤维干燥机、膨润土干燥机、萤石干燥机、矿粉干燥机等。欢迎广大新老客户选购。

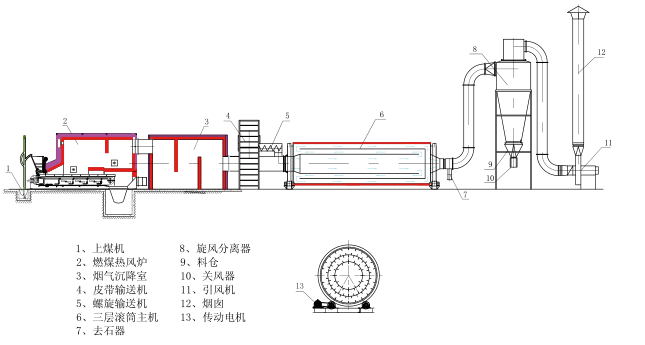

结构示意图
