赣林干燥针对生活垃圾焚烧处理及有机塑料再生成套设备系统研发成功

2018-07-23 14:22:03 3349

设备研发意义:



生活垃圾处理指日常生活或者为日常生活提供服务的活动所产生的固体废弃物的处理,包括生活垃圾的源头减量、清扫、分类收集、储存、运输、处理、处置及相关管理活动。处理目的是减少垃圾产量,使垃圾的“质”(成分与特性)与“量”更适于后续处理或最终处置的要求。

垃圾处理遵循减量化、无害化、资源化、节约资金、节约土地和居民满意等准则,因地制宜,综合处理,逐级减量。例如为了便于运输和减少费用,常进行压缩处理;为了回收有用物质,常需加以破碎处理和分选处理。如果采用焚烧或土地填埋作最终处置方法,也需对垃圾先作适当的破碎、分选等处理,使处置更为有效。

在城市化进程中,垃圾作为城市代谢的产物曾经是城市发展的负担,世界上许多城市均有过垃圾围城的局面。而如今,垃圾又被认为是最具开发潜力、永不枯竭的“城市矿藏”,是“放错地方的资源”。这既是对垃圾认识的深入和深化,也是城市发展的必然要求。

中国垃圾处理行业起步晚,但通过不断的发展,我国垃圾处理产业初具规模,垃圾处理市场容量有了显著增加,市场渗透率迅速提高,进入环卫行业的企业数量也在迅猛增加。

随着国家政策的推进以及市场需求的加大,市场上越来越多的生活垃圾处理设备应运而生。而赣林干燥借助多年的专业行业经验,精准抓取市场先机,率先进入生活垃圾处理行业,通过多年的投入与研发,针对生活垃圾处理这一难题,推出针对生活垃圾处理的设备和生产线,能够成功地解决这些生活垃圾处理的难题。


设备特点:

1,能够调节垃圾焚烧时间和焚烧量。

2,能够有效控制垃圾焚烧的温度。

3.能够科学环保解决焚烧炉产生烟灰处理。

4.能够将焚烧炉中高温烟气抽离出来,换热除尘为符合环保要求气体。

5,能够避免设备干燥系统大量烟灰进入干燥机内污染产品。


涉及部分相关设备的基本信息:

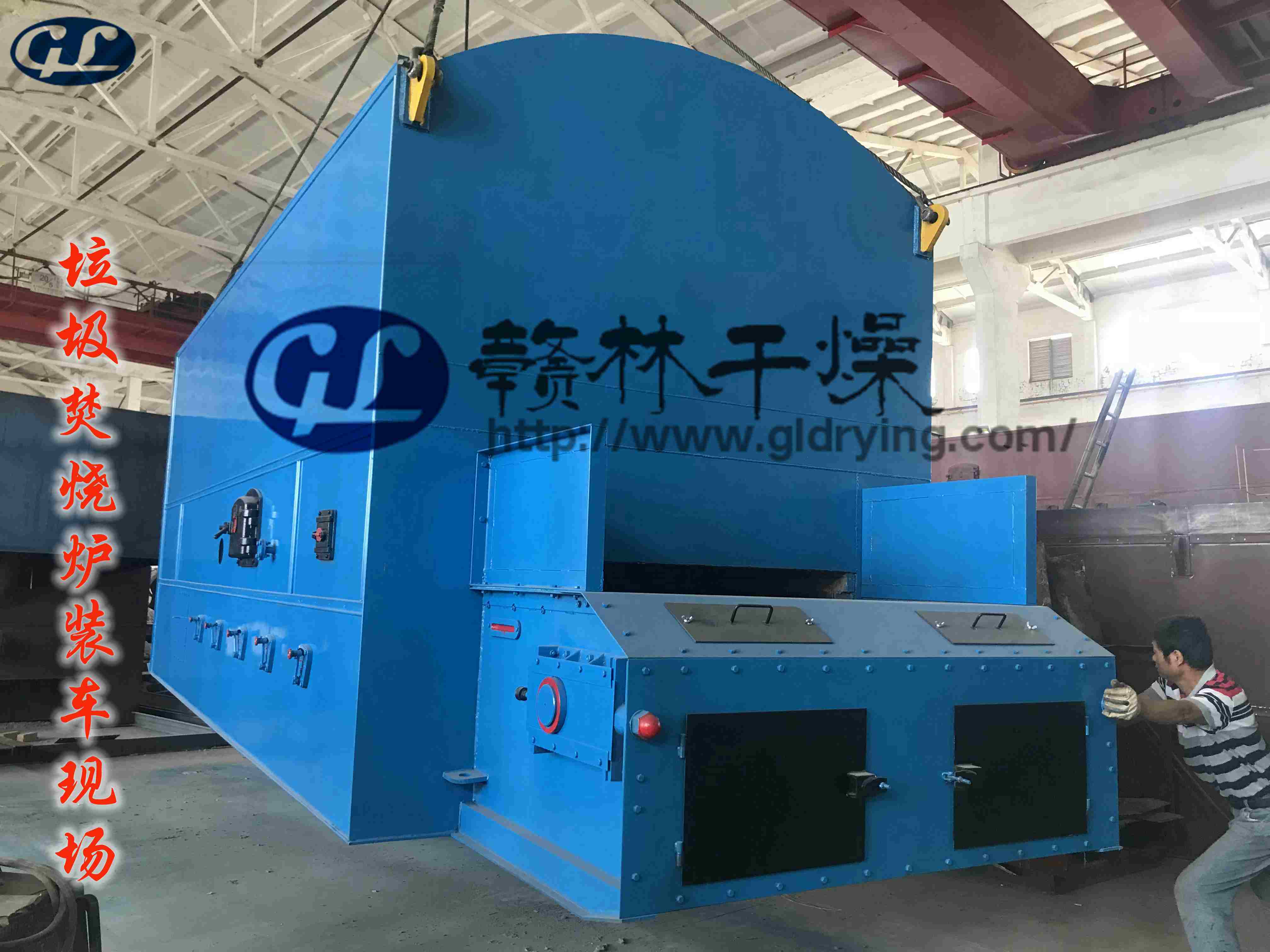

焚烧炉:



焚烧炉是常用于医疗及生活废品、动物无害化处理方面的一种无害化处理设备。其原理是利用煤、燃油、燃气等燃料的燃烧,将要处理的物体进行高温的焚毁碳化,以达到消毒的目的。

从不同的角 度有很多种分类方法。按焚烧室分类 可分为:按炉型分类可分为 固定炉排炉、机械炉排炉、流化床焚烧 炉(主要用来处理工业垃圾)、回转窑炉 等。为增强生活垃圾焚烧的效果,经常 在焚烧中应用热分解和气化(熔融)技 术。炉排焚烧炉原理为:将垃圾供应到 耐热铸铁(钢)的炉排上,从炉排下部通 风,使垃圾燃烧。流化床焚烧炉的焚烧 原理为:在塔型炉底部多孔管中通风, 使其上砂层流动形成流动层,粉碎后的 垃圾被投入后,在炉内与流动砂(650~ 800℃)接触,从而瞬间燃烧,燃烧后的 灰分被燃烧气体带到烟气处理系统。 气化熔融炉的焚烧原理为:先将垃圾在 450~600℃的还原性气氛中热分解为 可燃性气体以及以炭为主的固体残渣, 然后再进行燃烧并熔融。焚烧炉的设 计时要综合考虑工厂的处理规模、待处 理垃圾的性质、炉排机械负荷和热负 荷、燃烧室热负荷、燃烧室出口温度和 烟气滞留时间以及热灼减率等来进行 设计。

焚烧炉的使用需要考虑环保的要求,排放标准需遵守《建议修改为危险废物焚烧污染控制标准征求意见稿GB18484-2001》。垃圾焚烧烟气中的飞灰在焚烧炉过热器区域结渣,可能导致焚烧炉停机,影响焚烧发电的经济性。为探索焚烧炉受热面结渣机制,采用燃油产生的烟气和工业焚烧炉的飞灰混合模拟垃圾焚烧烟气,研究了过热器的运行工况、温度、布置形式、几何尺寸等对结渣过程的影响。利用扫描电镜/能谱分析、X射线荧光分析和X射线衍射等方法分析了渣的成分与物相。结果表明:高温烟气有利于渣块的形成,在实验过程中当温度高于450℃时,开始形成黏结性积灰,当温度高于460℃时,受热面开始结渣。管子壁面温度对结渣有直接影响,降低管壁温度可以抑制结渣过程。几何因素(管径)对结渣影响较大,直径较小的管子更容易结渣。另外,含有低熔点、高黏结性物质较多的颗粒更容易沉积形成结渣。渣中主要物相为:Ca2SiO4、Ca9(Al6O18)、Ca2Al(AlSiO7)、Fe2O3。低熔点化合物如KCl、CaCl2在结渣的初始层起到了黏合剂的作用。几何因素、温度对结渣过程的影响与实际垃圾焚烧炉改造和运行状况吻合。


符合国家对焚烧炉的执行标准:

《中华人民共和国固体废物环境污染防治法》(2016年11月7日修正版)

《中华人民共和国环境保护法》(自2015年1月1日起施行)

《国家危险废物名录》(2016年8月1日)

《小型焚烧炉技术条件》JB/T 10192-2012


焚烧的主要目的是尽可能焚毁废物,使被焚烧的物质变为无害和最大限度地减容,并尽量减少新的污染物质产生,避免造成二次污染。对于大、中型的废物焚烧厂,能同时实现使废物减量、彻底焚毁废物中的毒性物质,以及回收利用焚烧产生的废热这三个目的。

焚烧法不但可以处理固体废物,还可以处理液体废物和气体废物;不但可以处理城市垃圾和一般工业废物,而且可以用于处理危险废物。危险废物中的有机固态、液态和气态废物,常常采用焚烧来处理。在焚烧处理城市生活垃圾时,也常常将垃圾焚烧处理前暂时贮存过程中产生的渗滤液和臭气引入焚烧炉焚烧处理。

焚烧适宜处理有机成分多、热值高的废物。当处理可燃有机物组分含量很少的废物时,需补加大量的燃料,这会使运行费用增高。但如果有条件辅以适当的废热回收装置,则可弥补上述缺点,降低废物焚烧成本,从而使焚烧法获得较好的经济效益。

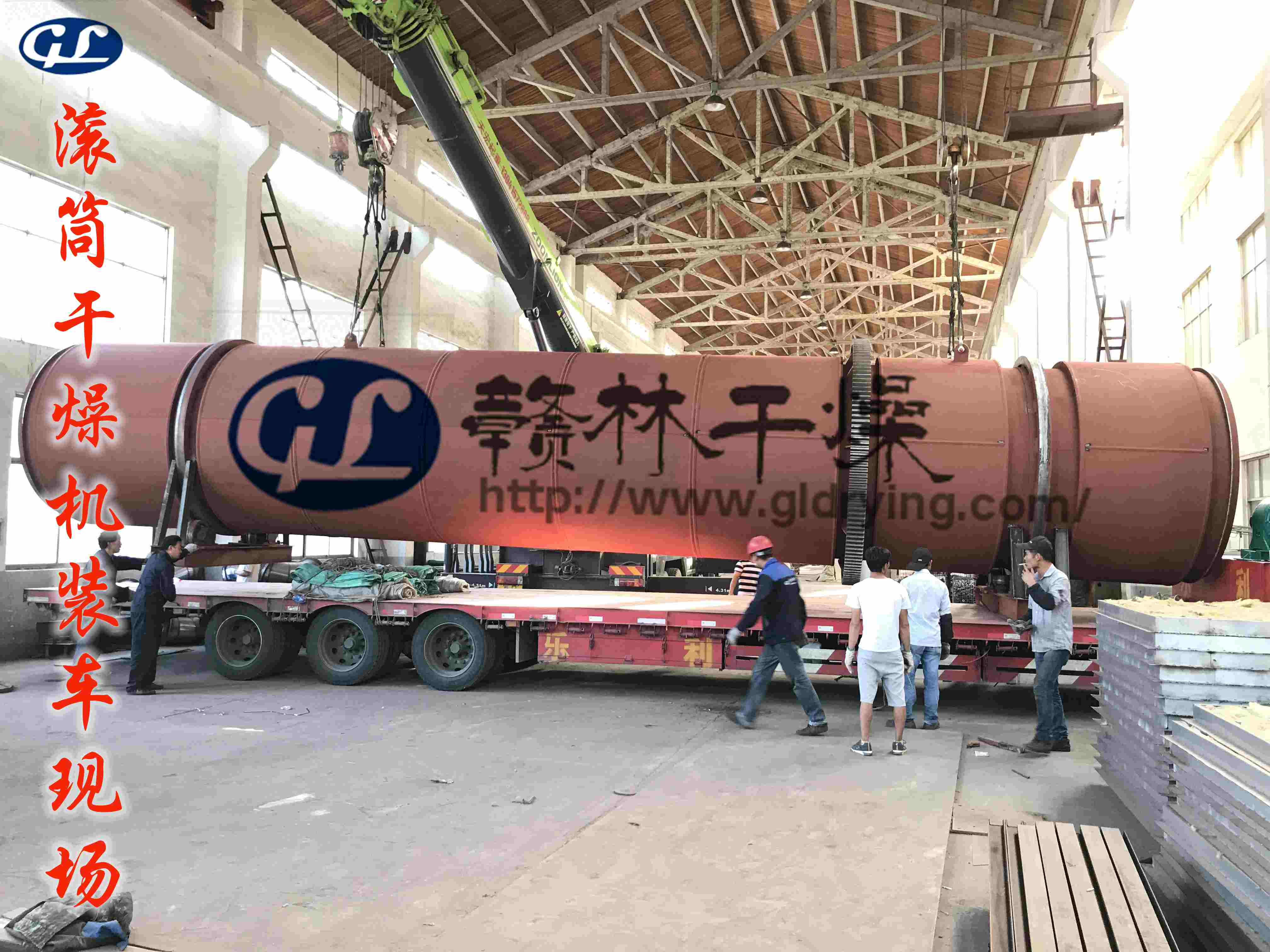

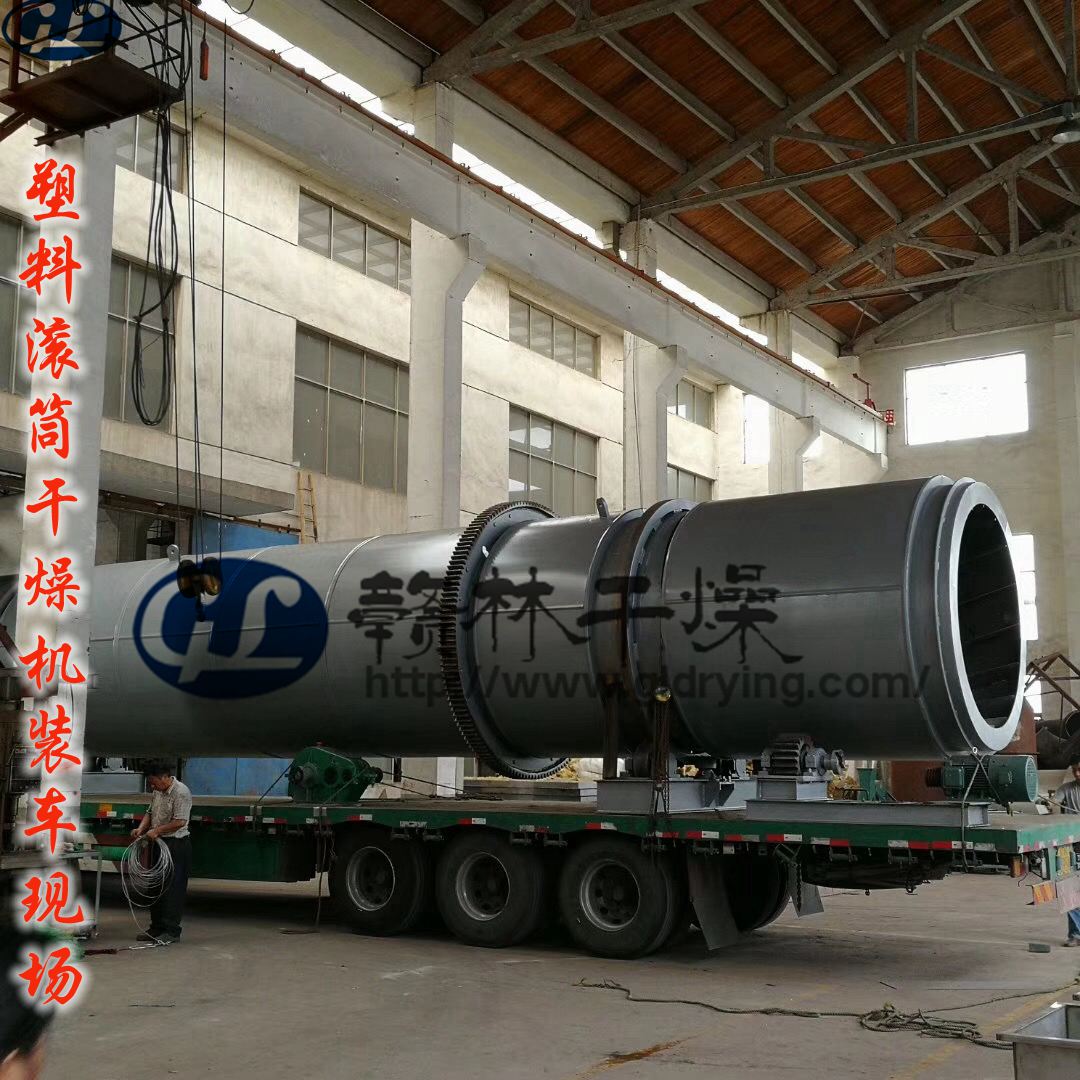

回转滚筒干燥机:

回转滚筒干燥机主要用于硬磁铁氧体粉料的预烧,亦可应用于水泥冶金化工等行业。设备由主窑及其支承传动装置、冷却管、燃油系统、电气控制、二次进风装置、排气除尘装置和预热窑体等组成。具有超温报警、过载报警、工作温度自动控制、窑内氧气可调等功能。

主要由供热源、上料机、进料机、回转滚筒、出料机、引风机、卸料器和配电柜构成;脱水后的湿物料从干燥机一端投入后,在内筒均布的抄板器翻动下,物料在干燥器内均匀分布与分散,并与并流(逆流)的热空气充分接触,加快了干燥传热,传质推动力。在干燥过程中,物料在带有倾斜度的抄板和热气流的作用下,可调控地运动至干燥机另一段星形卸料阀排出成品。

滚筒干燥机、回转筒干燥机虽大体类同,但具有较多的烘干机型号和系列。国内不同的干燥设备企业生产中主打系列也会有所不同。我们在此主要说明的是HZG转筒式烘干机。

滚筒干燥机、回转筒干燥机处理量大,操作简便,烘干效果好,被干燥的物料与热风直接接触,以对流传热的方式进行干燥。按照热风与物料之间的流动方向,分为并流式和逆流式。在并流式中热风与物料移动方向相同,入口处温度较高的热风与湿含量较高的物料接触。因物料处于表面汽化阶段,故产品温度仍然大致保持湿球温度。

滚筒干燥机、回转筒干燥机出口侧的物料虽然温度在升高,但此时的热风温度已经降低,故产品的温度升高不会太大。因此选用较高的热风入口温度,不会影响产品的质量。这对于热敏性物料的干燥包括那些含有易挥发成份物料的干燥,例如肥料行业中铵基盐的干燥是适宜的。但对于铵基盐的干燥,物料温度应低于90℃,以免发生燃烧。

另外,对于附着性较大的物料,选用并流干燥也十分有利。在逆流式中热风流动方向和物料移动方向相反。对于耐高温的物料,采用逆流干燥,热利用率高。干燥器的空气出口温度在并流式中一般应高于物料出口温度约10 -20℃。在逆流式中空气出口温度没有明确规定,但设计时采用100℃作为出口温度比较合理。

常规直热式回转滚筒干燥机的筒体直径一般为0.4~3m,筒体长度与筒体直径之比一般为4~10。干燥机的圆周速度为0.4~0 .6m /s,空气速度在1.5~2 .5m /s范围内。


设备特点:

1、转筒干燥器机械化程度高,生产能力较大,可连续运转2、流体通过筒体阻力小,功能消耗低

3、对物料特性的适应性比较强

4、操作稳定上,操作费用较低,产品干燥的均匀性好

5、结构优良﹑简单﹑物料通过筒体阻力运行平稳﹑操作方便。

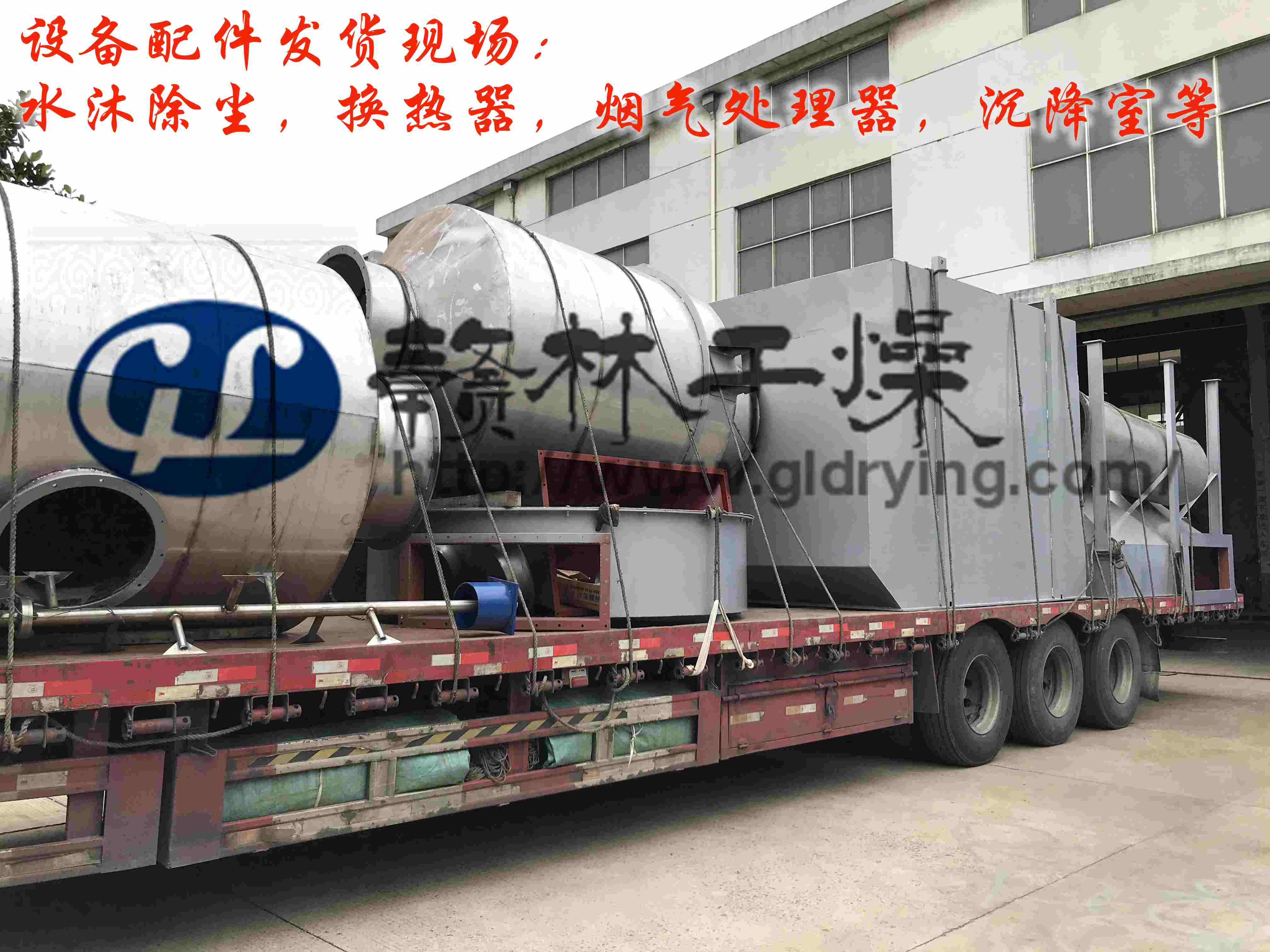

水膜除尘器:

水膜除尘器:是一种利用含尘气体冲击除尘器内壁或其他特殊构件上用某种方法造成的水膜,使粉尘被水膜捕获,气体得到净化的净化设备。包括冲击水膜、惰性(百叶)水膜和离心水膜除尘器等多种分类。   水膜除尘器工作原理是:含尘气体由筒体下部顺切向引入,旋转上升,尘粒受离心力作用而被分离,抛向筒体内壁,被筒体内壁流动的水膜层所吸附,随水流到底部锥体,经排尘口卸出。水膜层的形成是由布置在筒体的上部几个喷嘴、将水顺切向喷至器壁。这样,在筒体内壁始终覆盖一层旋转向下流动的很薄水膜,达到提高除尘效果的目的。

沉降室:

沉降室是最简单的除尘设备,早期曾用于立窑除尘或其他除尘设备前降低废气的含尘浓度,现在已不作为单独的除尘器使用,但是两个设备的连接部分或多条管道的汇接点,对粉尘往往起着沉降作用。如回转窑或烘干机等尾部、窑磨一体机的汇风箱等可以看作沉降室。烟气进入沉降室后由于面积扩展,速度降低,大颗粒粉尘由于沉降速度高,在烟气未流出沉降室前就已降落到底,由沉降室底部储存灰斗收集,未沉降下来的粉尘随烟气带出。安装在窑炉等热工设备后面的沉降室主要是方便相邻设备的连接,它的除尘效率一般只有30%左右,仅作为初步净化用,也为后面的除尘设备运行创造有利条件。

管式换热器:

管式(又称管壳式、列管式) 换热器是最典型的间壁式换热器,它在工业上的应用有着悠久的历史,而且至今仍在所有换热器中占据主导地位。 管式换热器主要有壳体、管束、管板和封头等部分组成,壳体多呈圆形,内部装有平行管束,管束两端固定于管板上。

在管式换热器内进行换热的两种流体,一种在管内流动,其行程称为管程;一种在管外流动,其行程称为壳程。管束的壁面即为传热面。为提高管外流体给热系数,通常在壳体内安装一定数量的横向折流档板。折流档板不仅可防止流体短路,增加流体速度,还迫使流体按规定路径多次错流通过管束,使湍动程度大为增加。常用的档板有圆缺形和圆盘形两种,前者应用更为广泛.。流体在管内每通过管束一次称为一个管程,每通过壳体一次称为一个壳程。为提高管内流体的速度,可在两端封头内设置适当隔板,将全部管子平均分隔成若干组。这样,流体可每次只通过部分管子而往返管束多次,称为多管程。同样,为提高管外流速,可在壳体内安装纵向档板使流体多次通过壳体空间,称多壳程。在管式换热器内,由于管内外流体温度不同,壳体和管束的温度也不同。

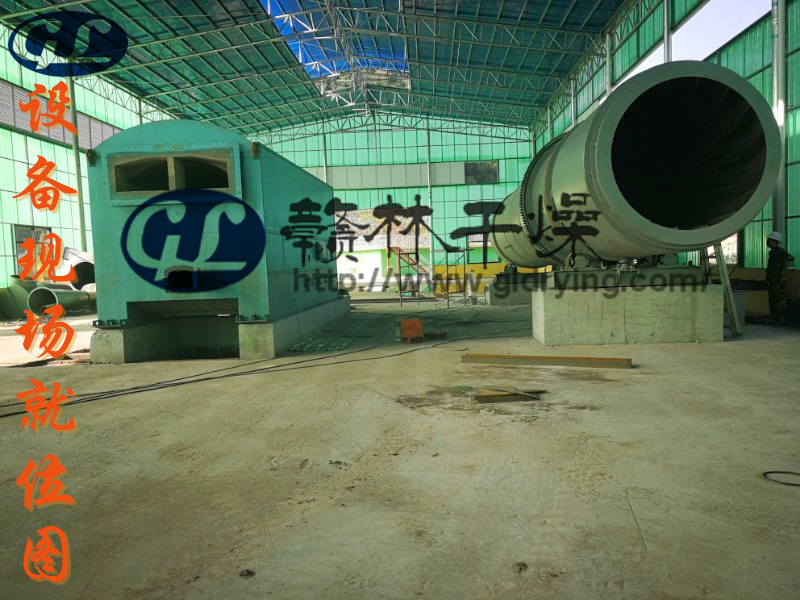

设备现场就位图:
