赣林干燥烟气余热干燥木屑(竹屑)HZG型滚筒成功安装调试(图文)

2018-07-23 14:30:26 3759

基本介绍:

回转滚筒干燥机主要用于硬磁铁氧体粉料的预烧,亦可应用于水泥冶金化工等行业。设备由主窑及其支承传动装置、冷却管、燃油系统、电气控制、二次进风装置、排气除尘装置和预热窑体等组成。具有超温报警、过载报警、工作温度自动控制、窑内氧气可调等功能。


工作原理:

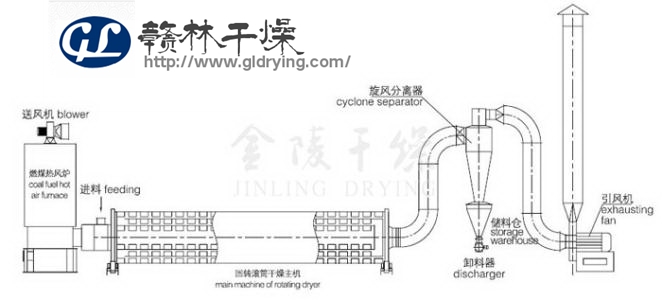

主要由供热源、上料机、进料机、回转滚筒、出料机、引风机、卸料器和配电柜构成;脱水后的湿物料从干燥机一端投入后,在内筒均布的抄板器翻动下,物料在干燥器内均匀分布与分散,并与并流(逆流)的热空气充分接触,加快了干燥传热,传质推动力。在干燥过程中,物料在带有倾斜度的抄板和热气流的作用下,可调控地运动至干燥机另一段星形卸料阀排出成品。

滚筒干燥机、回转筒干燥机虽大体类同,但具有较多的烘干机型号和系列。国内不同的干燥设备企业生产中主打系列也会有所不同。我们在此主要说明的是HZG转筒式烘干机。

滚筒干燥机、回转筒干燥机处理量大,操作简便,烘干效果好,被干燥的物料与热风直接接触,以对流传热的方式进行干燥。按照热风与物料之间的流动方向,分为并流式和逆流式。在并流式中热风与物料移动方向相同,入口处温度较高的热风与湿含量较高的物料接触。因物料处于表面汽化阶段,故产品温度仍然大致保持湿球温度。

滚筒干燥机、回转筒干燥机出口侧的物料虽然温度在升高,但此时的热风温度已经降低,故产品的温度升高不会太大。因此选用较高的热风入口温度,不会影响产品的质量。这对于热敏性物料的干燥包括那些含有易挥发成份物料的干燥,例如肥料行业中铵基盐的干燥是适宜的。但对于铵基盐的干燥,物料温度应低于90℃,以免发生燃烧。

另外,对于附着性较大的物料,选用并流干燥也十分有利。在逆流式中热风流动方向和物料移动方向相反。对于耐高温的物料,采用逆流干燥,热利用率高。干燥器的空气出口温度在并流式中一般应高于物料出口温度约10 -20℃。在逆流式中空气出口温度没有明确规定,但设计时采用100℃作为出口温度比较合理。



常规直热式回转滚筒干燥机的筒体直径一般为0.4~3m,筒体长度与筒体直径之比一般为4~10。干燥机的圆周速度为0.4~0 .6m /s,空气速度在1.5~2 .5m /s范围内。


产品部分工艺:

       烟气余热干燥废木材系统的工艺路线如下:

  1•在空气预热器的出口处增加烟气分流阀门,有一部分烟气直接进入回转圆筒干燥机内,木材和烟气发生混合,实现了热量从温度高的部分传递到了热量低的部分。

   2•等待干燥的物料进入干燥机处设置止风阀,防止冷气进入干燥机。同时在物料出口处设置止风阀,防止干燥机内进入冷气,及时停止气流交换。

   3.圆筒式干燥机的采用,保证热风和干燥物料的充分接触,同时也能够增加干燥的强度和干燥的速度。

   4.干燥迓程采用烟气5-10m/s速度流动,木材缓慢通过,在千燥机内停滞一段时间。

   5•待干燥时间结束后,干燥后的物料和烟气一起进入到旋风除尘器,然后将烟气与物料旋分分离,同时达到烟气除尘的效果。

   6•在物料的出口处,防止烟气排出造成污染,同 .............

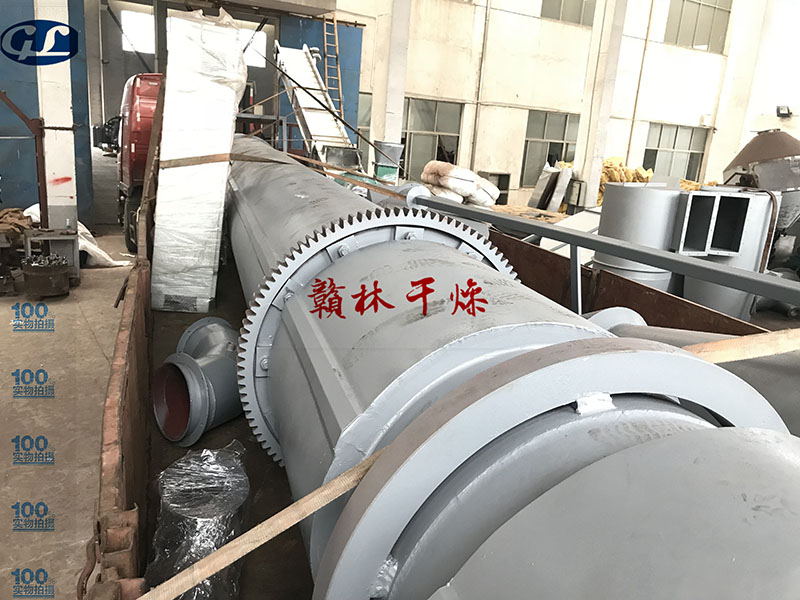

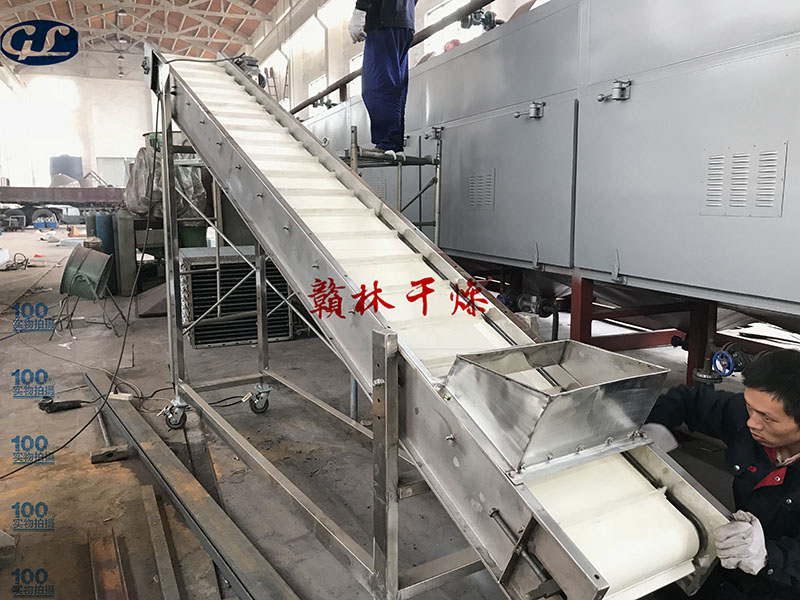

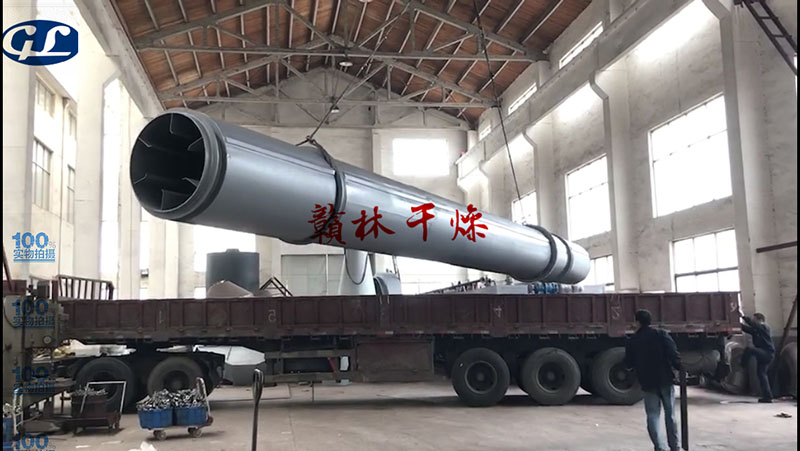

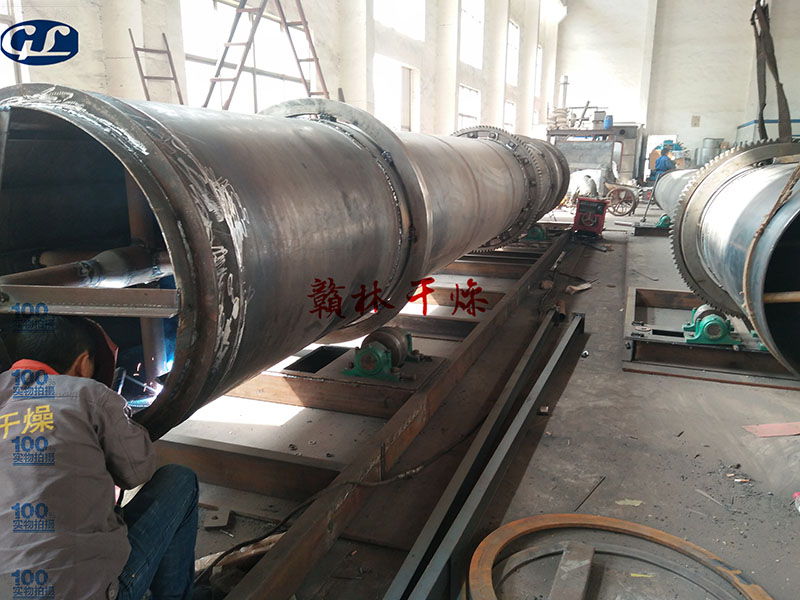

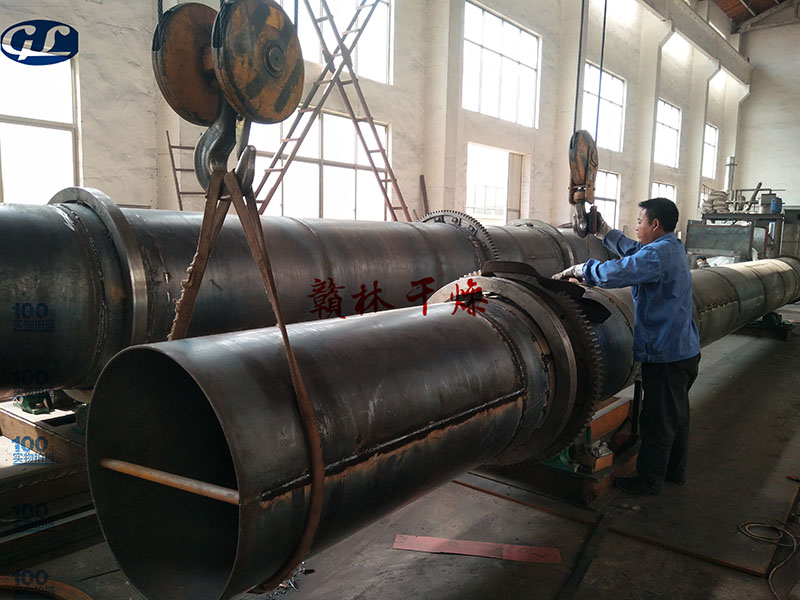

 设备制作加工出厂发货现场:

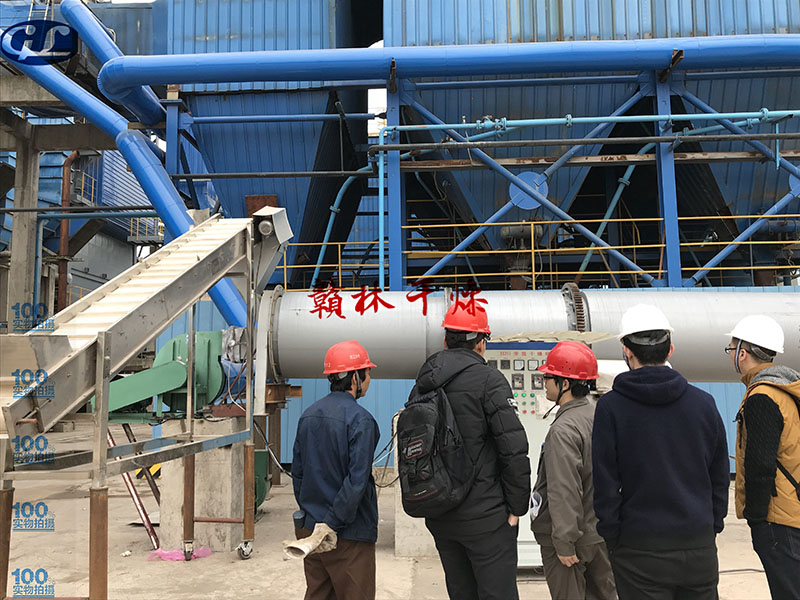

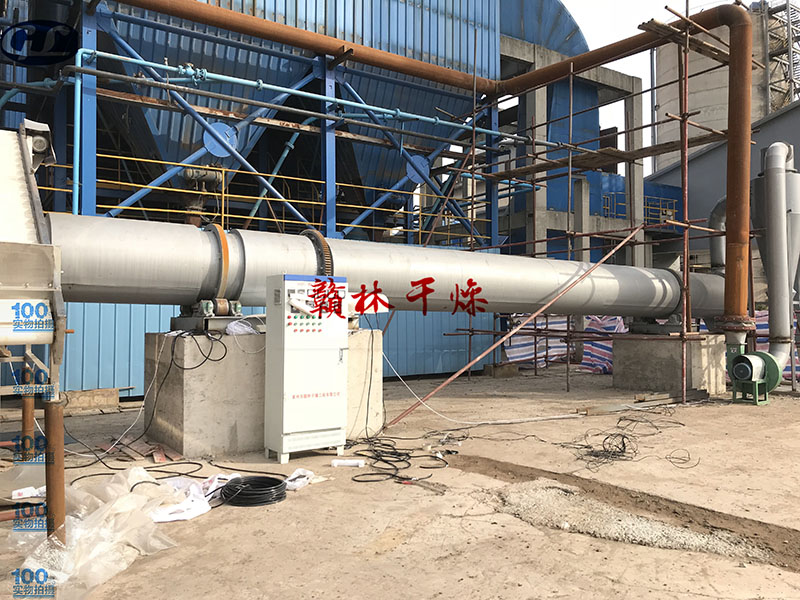

客户验收现场:
